راهنمای جامع خرید فیوز مینیاتوری و محافظ جان: ایمنی را به خانه و صنعت خود هدیه دهید

فیوزهای مینیاتوری (MCB) و محافظ‌های جان (RCD/RCCB/ELCB) از اجزای حیاتی در هر سیستم الکتریکی به شمار می‌روند که وظیفه حفاظت از مدارها و افراد در برابر خطرات ناشی از جریان‌های غیرمجاز و نشتی جریان را بر عهده دارند. انتخاب صحیح و نصب اصولی این تجهیزات، نقش بسزایی در ایمنی و عملکرد مطمئن تاسیسات الکتریکی ایفا می‌کند. در این راهنما، به بررسی جامع انواع فیوز مینیاتوری و محافظ جان، تفاوت‌های آن‌ها، کاربردها، نحوه انتخاب آمپر مناسب، برندهای معتبر و نکات مهم در هنگام خرید می‌پردازیم.

فیوز مینیاتوری (MCB): محافظت از مدار در برابر اضافه بار و اتصال کوتاه

فیوز مینیاتوری یک وسیله حفاظتی الکترومکانیکی است که برای قطع جریان الکتریکی در صورت بروز اضافه بار یا اتصال کوتاه در مدار طراحی شده است که در انواع تک فاز،دو فاز،سه فاز و چهار فاز تولید میشود. عملکرد اصلی MCB بر اساس دو مکانیزم حرارتی و مغناطیسی است:

حفاظت حرارتی (در برابر اضافه بار):عبور جریان بیش از حد مجاز برای مدت طولانی، باعث گرم شدن یک نوار فلزی (بی‌متال) در داخل فیوز می‌شود. این گرما، نوار را خم کرده و در نهایت منجر به قطع مدار می‌گردد. این نوع حفاظت، برای جلوگیری از آسیب دیدن تدریجی سیم‌کشی و تجهیزات ناشی از اضافه بار کاربرد دارد.

حفاظت مغناطیسی (در برابر اتصال کوتاه):در صورت بروز اتصال کوتاه، جریان بسیار زیادی به صورت ناگهانی از مدار عبور می‌کند. این جریان قوی، یک سیم‌پیچ مغناطیسی را فعال کرده و نیروی مغناطیسی ایجاد شده، به سرعت کنتاکت‌های فیوز را از هم جدا می‌کند و مدار را قطع می‌کند. این نوع حفاظت، برای جلوگیری از آسیب‌های جدی و آتش‌سوزی ناشی از اتصال کوتاه بسیار حیاتی است.

انواع فیوز مینیاتوری بر اساس کاربرد (منحنی قطع):

فیوزهای مینیاتوری بر اساس منحنی قطع (Trip Curve) خود دسته‌بندی می‌شوند که نشان‌دهنده سرعت عملکرد آن‌ها در برابر جریان‌های مختلف اضافه بار و اتصال کوتاه است. انتخاب منحنی قطع مناسب، بستگی به نوع بار و کاربرد مدار دارد:

فیوزهای نوع B روشنایی و مصارف خانگی:این نوع فیوزها برای حفاظت از مدارهای روشنایی و پریزهای عمومی در منازل و ساختمان‌های اداری مناسب هستند. آن‌ها معمولاً در جریان 3 تا 5 برابر جریان نامی خود به سرعت مدار را قطع می‌کنند.

فیوزهای نوع C موتورهای کوچک و بارهای القایی:این فیوزها برای حفاظت از موتورهای کوچک، ترانسفورماتورها و سایر بارهای القایی که جریان راه‌اندازی بالایی دارند، مناسب هستند. آن‌ها معمولاً در جریان 5 تا 10 برابر جریان نامی خود مدار را قطع می‌کنند.

فیوزهای نوع D بارهای بسیار القایی و ترانسفورماتورهای بزرگ:این نوع فیوزها برای حفاظت از بارهای بسیار القایی مانند موتورهای بزرگ صنعتی، دستگاه‌های جوشکاری و ترانسفورماتورهای قدرت استفاده می‌شوند. آن‌ها در جریان 10 تا 20 برابر جریان نامی خود مدار را قطع می‌کنند.

فیوزهای نوع K و Z حفاظت بسیار حساس:این نوع فیوزها برای حفاظت از مدارهای بسیار حساس الکترونیکی و بارهایی با جریان راه‌اندازی پایین استفاده می‌شوند و عملکرد بسیار سریعی دارند.

محافظ جان (RCD/RCCB/ELCB): محافظت از افراد در برابر برق گرفتگی

محافظ جان یا کلید جریان تفاضلی (Residual Current Device - RCD) که با نام‌های کلید محافظ نشتی جریان (Residual Current Circuit Breaker - RCCB) و کلید قطع جریان خطا به زمین (Earth Leakage Circuit Breaker - ELCB) نیز شناخته می‌شود، یک وسیله حفاظتی است که برای جلوگیری از برق گرفتگی افراد در اثر تماس مستقیم یا غیرمستقیم با جریان برق طراحی شده است.

عملکرد محافظ جان بر اساس مقایسه جریان رفت و برگشت در مدار است. در یک مدار سالم، جریان عبوری از فاز باید با جریان برگشتی از نول برابر باشد. اگر به هر دلیلی (مانند تماس فرد با سیم برق یا نشتی جریان به زمین)، بین جریان رفت و برگشت اختلاف وجود داشته باشد، محافظ جان این اختلاف جریان (جریان نشتی) را تشخیص داده و به سرعت مدار را قطع می‌کند و از بروز برق گرفتگی جلوگیری می‌کند.

تفاوت‌های کلیدی بین فیوز مینیاتوری و محافظ جان:

انواع محافظ جان:

RCCB (Residual Current Circuit Breakerاین نوع محافظ جان، تنها بر اساس اختلاف جریان رفت و برگشت عمل می‌کند و به سیم ارت نیازی ندارد. برای حفاظت در برابر تماس مستقیم و غیرمستقیم مناسب است.

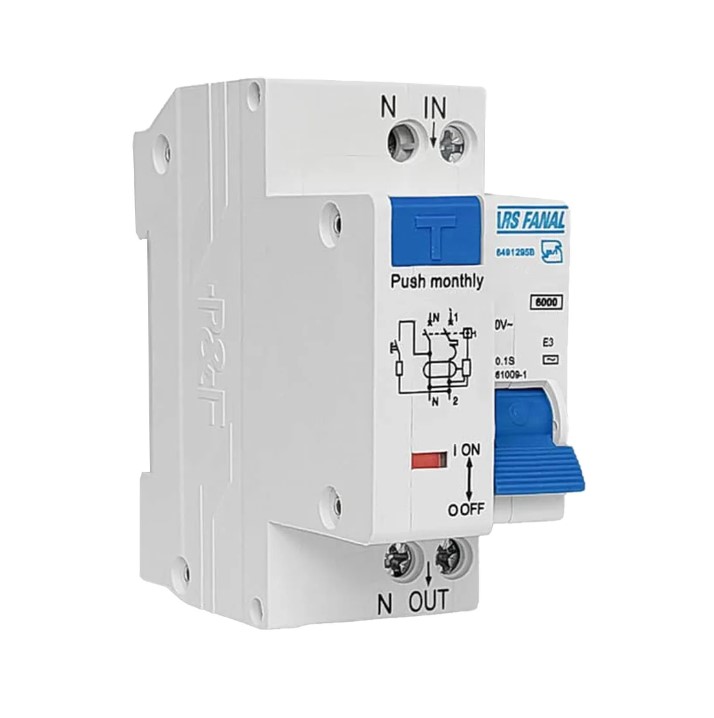

RCBO (Residual Current Circuit Breaker with Overcurrent protectionاین نوع محافظ جان، ترکیبی از RCCB و MCB است و علاوه بر حفاظت در برابر نشتی جریان، حفاظت در برابر اضافه بار و اتصال کوتاه را نیز فراهم می‌کند.

ELCB (Earth Leakage Circuit Breakerاین نوع محافظ جان، بر اساس جریان نشتی به زمین از طریق سیم ارت عمل می‌کند. عملکرد آن به کیفیت سیستم ارتینگ بستگی دارد و امروزه کمتر مورد استفاده قرار می‌گیرد.

نحوه انتخاب آمپر مناسب برای فیوز مینیاتوری:

انتخاب آمپر مناسب برای فیوز مینیاتوری، یکی از مهم‌ترین مراحل در طراحی و نصب تاسیسات الکتریکی است. آمپر فیوز باید متناسب با جریان نامی سیم‌کشی و تجهیزات متصل به آن مدار باشد. برای محاسبه آمپر مناسب، مراحل زیر را دنبال کنید:

محاسبه جریان بار:مجموع جریان مصرفی تمامی تجهیزات متصل به مدار را محاسبه کنید.

در نظر گرفتن ضریب همزمانی:در مدارهایی که تمامی تجهیزات به طور همزمان کار نمی‌کنند، می‌توان از ضریب همزمانی برای کاهش جریان محاسباتی استفاده کرد.

انتخاب آمپر فیوز:آمپر فیوز باید کمی بالاتر از جریان محاسباتی باشد تا در حالت کارکرد عادی، فیوز عمل نکند، اما در صورت بروز اضافه بار، به موقع مدار را قطع کند. به طور کلی، آمپر فیوز نباید از ظرفیت جریان دهی سیم‌کشی مدار بیشتر باشد.

نحوه انتخاب حساسیت محافظ جان:

حساسیت محافظ جان با واحد میلی‌آمپر (mA) اندازه‌گیری می‌شود و نشان‌دهنده مقدار جریان نشتی است که باعث قطع مدار می‌شود. انتخاب حساسیت مناسب، بستگی به نوع کاربرد و سطح حفاظتی مورد نیاز دارد:

حساسیت 30 میلی‌آمپر:برای حفاظت از افراد در برابر تماس مستقیم با جریان برق (مانند پریزهای برق در منازل و مکان‌های عمومی) استفاده می‌شود.

حساسیت 100 یا 300 میلی‌آمپر:برای حفاظت در برابر تماس غیرمستقیم و جلوگیری از آتش‌سوزی ناشی از نشتی جریان در مدارهای بزرگ‌تر و صنعتی استفاده می‌شود.

برندهای معتبر فیوز مینیاتوری و محافظ جان در ایران:

در بازار ایران، برندهای متعددی در زمینه تولید فیوزهای مینیاتوری و محافظ جان فعالیت می‌کنند که از جمله معتبرترین آن‌ها می‌توان به موارد زیر اشاره کرد:

اشنایدر الکتریک (Schneider Electric)

ABB

هیوندای (Hyundai)

LS

CHNT

PARS ARVAND

PARS FANAL

انتخاب برند معتبر، تضمین‌کننده کیفیت، ایمنی و طول عمر بالای تجهیزات خواهد بود.

نکات مهم در هنگام خرید فیوز مینیاتوری و محافظ جان:

استانداردها:اطمینان حاصل کنید که فیوز و محافظ جان دارای استانداردهای ملی و بین‌المللی معتبر باشند.

جریان نامی (In):آمپر فیوز مینیاتوری را بر اساس جریان بار مدار انتخاب کنید.

منحنی قطع (Trip Curve):منحنی قطع مناسب با نوع بار مدار را انتخاب کنید.

حساسیت (Δn):حساسیت محافظ جان را بر اساس سطح حفاظت مورد نیاز انتخاب کنید.

تعداد پل:تعداد پل‌های فیوز و محافظ جان باید با تعداد فازهای مدار مطابقت داشته باشد (تک فاز، سه فاز).

ظرفیت قطع (Icn):ظرفیت قطع فیوز مینیاتوری باید از حداکثر جریان اتصال کوتاه احتمالی در مدار بیشتر باشد.

برند و اصالت کالا:از فروشگاه‌های معتبر خرید کنید و از اصالت برند اطمینان حاصل کنید.

گارانتی و خدمات پس از فروش:در صورت امکان، محصولاتی را انتخاب کنید که دارای گارانتی و خدمات پس از فروش مناسب باشند.

نتیجه‌گیری:

انتخاب صحیح فیوز مینیاتوری و محافظ جان، سرمایه‌گذاری در ایمنی و عملکرد مطمئن سیستم الکتریکی شما است. با در نظر گرفتن تفاوت‌ها، کاربردها، نحوه انتخاب آمپر و حساسیت مناسب، و همچنین انتخاب برندهای معتبر، می‌توانید از بروز خطرات ناشی از جریان‌های غیرمجاز و نشتی جریان جلوگیری کرده و ایمنی افراد و تجهیزات خود را تضمین کنید. همواره توصیه می‌شود برای انتخاب و نصب این تجهیزات با متخصصین ما در تیم پشتیبانی سایت برقینو در تماس باشید.
