همه چیز درباره محافظ ولتاژ به عنوان یک ابزار کارآمد در مواجه با نوسان برق

محافظ ولتاژ تیپ مینیاتوری چیست؟

محافظ ولتاژ تیپ مینیاتوری(Miniature Voltage Protector) یک دستگاه حفاظتی است که برای محافظت از تجهیزات الکتریکی و الکترونیکی در برابر نوسانات و افزایش یا کاهش غیرمجاز ولتاژ استفاده می‌شود. این دستگاه‌ها معمولاً به‌صورت مینیاتوری طراحی می‌شوند و در مدارهای برق خانگی یا صنعتی برای جلوگیری از آسیب‌های ناشی از نوسانات ولتاژ نصب می‌شوند.

ویژگی‌ها و عملکرد محافظ ولتاژ تیپ مینیاتوری:

حفاظت در برابر نوسانات ولتاژ

طراحی مینیاتوری

عملکرد قطع و وصل خودکار

محدوده ولتاژ قابل تنظیم

حفاظت در برابر نوسانات برق

مناسب برای دستگاه‌های حساس

کاربردها:

• برق خانگی:برای حفاظت از وسایل خانگی مانند تلویزیون، یخچال، ماشین لباسشویی و سایر لوازم برقی در برابر نوسانات ولتاژ.
• تجهیزات صنعتی:برای محافظت از دستگاه‌های صنعتی حساس در برابر تغییرات ولتاژ در شبکه برق.
• مناطق با نوسانات زیاد برق:در مناطقی که مشکل نوسانات ولتاژ و قطع و وصل برق وجود دارد، این محافظ‌ها بسیار مفید هستند.

مزایای استفاده از محافظ ولتاژ تیپ مینیاتوری:

حفاظت از تجهیزات و نصب آسان

قیمت مناسب و عملکرد خودکار

محافظ ولتاژ ها در چه رنج آمپری تولید میشوند؟

محافظ‌های ولتاژ در رنج‌های آمپری مختلف تولید می‌شوند تا بتوانند برای انواع دستگاه‌ها و سیستم‌های الکتریکی با ظرفیت‌های مختلف مورد استفاده قرار گیرند. این رنج‌های آمپری بستگی به نوع و کاربرد محافظ ولتاژ دارند.

1. محافظ‌های ولتاژ خانگی (برای دستگاه‌های معمولی):

• رنج آمپری:معمولاً در محدوده ۱۰ آمپر تا ۳۲ آمپر تولید می‌شوند.

2. محافظ‌های ولتاژ صنعتی (برای تجهیزات صنعتی و بزرگتر):

رنج آمپری:این نوع محافظ‌ها در رنج‌های بالاتری مانند ۳۰ آمپر، ۶۳ آمپر، ۱۰۰ آمپر، ۱۲۵ آمپر، یا حتی بالاتر تولید می‌شوند.

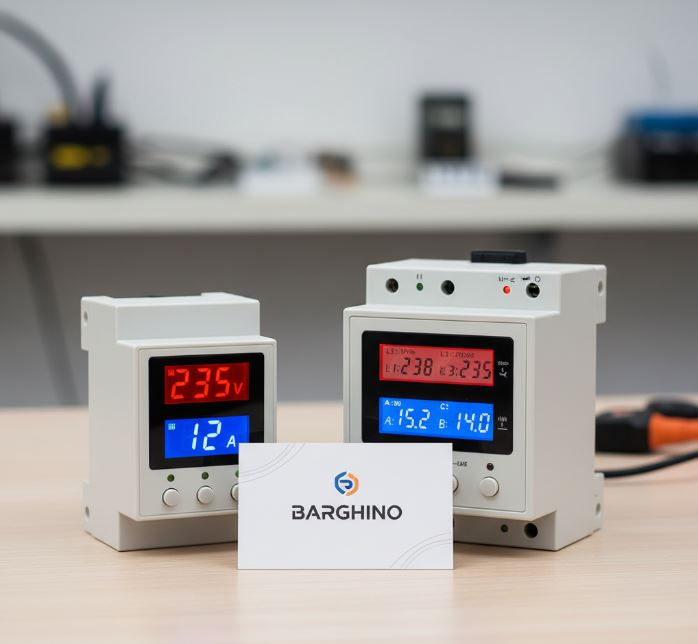

تفاوت محافظ ولتاژ تک فاز و سه فاز در چیست؟

محافظ ولتاژ تک‌فاز و محافظ ولتاژ سه‌فاز هر دو برای محافظت از دستگاه‌های الکتریکی در برابر نوسانات و تغییرات ولتاژ طراحی شده‌اند، اما تفاوت‌های اصلی در نوع برق ورودی و کاربردهای آن‌ها وجود دارد

نوع برق ورودی:

• محافظ ولتاژ تک‌فاز:
• این نوع محافظ ولتاژ برای سیستم‌های برق تک‌فاز طراحی شده است که معمولاً در خانه‌ها و ساختمان‌های مسکونی استفاده می‌شود.
• در برق تک‌فاز، تنها دو سیم (یک فاز و یک نول) برای تأمین انرژی به دستگاه‌ها وجود دارد.
• محافظ ولتاژ سه‌فاز:
• این نوع محافظ ولتاژ برای سیستم‌های برق سه‌فاز طراحی شده است که معمولاً در صنایع، کارخانه‌ها و سیستم‌های بزرگ‌تر استفاده می‌شود.
• در برق سه‌فاز، سه سیم فاز و یک سیم نول وجود دارد که جریان را به صورت سه‌فازی توزیع می‌کند. این سیستم برای تأمین انرژی دستگاه‌های بزرگ‌تر و موتورهای صنعتی کاربرد دارد.

2. کاربرد:

• محافظ ولتاژ تک‌فاز:
• این محافظ‌ها عمدتاً برای محافظت از دستگاه‌های خانگی و تجاری کوچک مانند تلویزیون‌ها، یخچال‌ها، کامپیوترها، ماشین لباسشویی و سایر تجهیزات خانگی استفاده می‌شود.
• در این سیستم، ولتاژ ورودی معمولاً ۲۳۰ ولت است.
• محافظ ولتاژ سه‌فاز:
• این محافظ‌ها برای حفاظت از دستگاه‌های صنعتی و تجهیزات بزرگتر که به برق سه‌فاز نیاز دارند طراحی شده‌اند، مانند موتورهای صنعتی، پمپ‌ها، کمپرسورها، و سیستم‌های تهویه مطبوع صنعتی.
• در این سیستم، ولتاژ ورودی معمولاً ۴۰۰ ولت (بین فازها) است و به‌طور کلی برای تجهیزات با مصرف انرژی بالا استفاده می‌شود.

3. ساختار داخلی:

• محافظ ولتاژ تک‌فاز:
• این نوع محافظ تنها به دو فاز (یک فاز و نول) وصل می‌شود و معمولاً شامل یک یا دو رله برای کنترل ولتاژ است.
• در بسیاری از موارد، این دستگاه‌ها ساده‌تر هستند و قابلیت‌های کمتری دارند.
• محافظ ولتاژ سه‌فاز:
• این نوع محافظ به تمام سه فاز وصل می‌شود و معمولاً دارای سه رله است که به‌طور جداگانه هر فاز را کنترل می‌کنند.
• برخی مدل‌ها علاوه بر محافظت در برابر نوسانات ولتاژ، از مشکلاتی مانند عدم تعادل فازها و کاهش ولتاژ در یکی از فازها نیز جلوگیری می‌کنند.

4. پایداری و حساسیت:

• محافظ ولتاژ تک‌فاز:
• محافظ‌های تک‌فاز معمولاً به اندازه سه‌فاز پیچیدگی ندارند و برای محافظت از دستگاه‌های خانگی طراحی شده‌اند که به نوسانات و تغییرات ولتاژ حساس هستند.
• این محافظ‌ها در صورتی که ولتاژ از حد مجاز بیشتر یا کمتر شود، جریان را قطع می‌کنند.
• محافظ ولتاژ سه‌فاز:
• محافظ‌های سه‌فاز معمولاً با دقت بیشتری ولتاژ را کنترل می‌کنند و در صورتی که یکی از فازها دچار نوسان شود، ممکن است دستگاه را از مدار خارج کنند تا از آسیب‌های بیشتر جلوگیری شود.
• این نوع محافظ‌ها معمولاً قادر به شناسایی اختلالات پیچیده‌تری مانند عدم تعادل فازها یا قطع یکی از فازها هستند.

5. هزینه:

• محافظ ولتاژ تک‌فاز:
• به دلیل ساختار ساده‌تر و استفاده در تجهیزات خانگی، این نوع محافظ‌ها معمولاً ارزان‌تر از مدل‌های سه‌فاز هستند.
• محافظ ولتاژ سه‌فاز:
• به دلیل پیچیدگی بیشتر و استفاده در محیط‌های صنعتی و تجهیزات بزرگ، این نوع محافظ‌ها معمولاً قیمت بالاتری دارند.

6. تعداد پورت‌ها:

• محافظ ولتاژ تک‌فاز:معمولاً یک پورت برای اتصال به دو سیم فاز و نول دارد.
• محافظ ولتاژ سه‌فاز:این نوع محافظ‌ها حداقل سه پورت دارند (برای هر فاز)، زیرا باید به سه فاز برق ورودی متصل شوند.

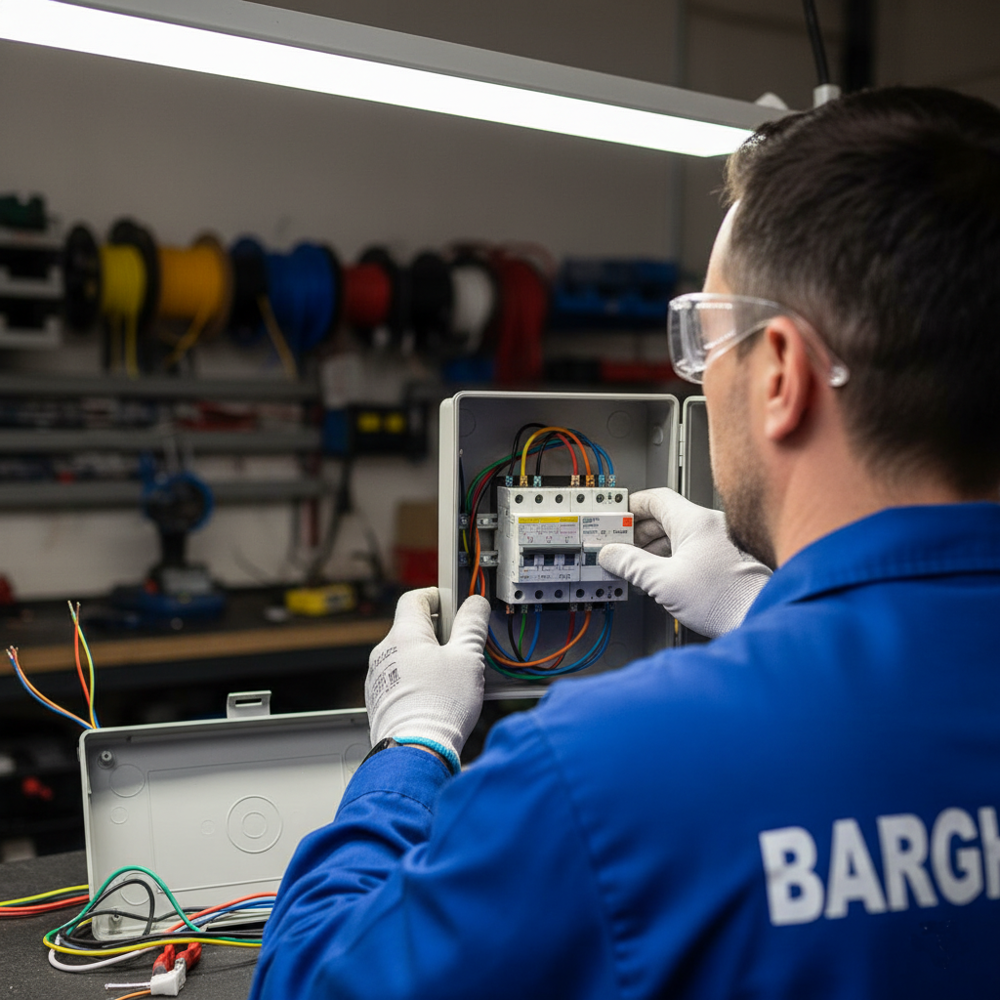

دلیل بستن یک کلید مینیاتوری با آمپر بالا قبل از محافظ ولتاژ در جریان ورودی برق چیست؟

بستن یک کلید مینیاتوری با آمپر بالا قبل از محافظ ولتاژ در جریان ورودی برق معمولاً به دلایل زیر انجام می‌شود

حفاظت در برابر جریان‌های زیاد (Overcurrent Protection

افزایش امنیت مدار

عدم آسیب به تجهیزات حساس (مانند محافظ ولتاژ)

عملکرد هماهنگ محافظت

توسعه استانداردهای ایمنی

برند های مطرح داخلی و خارجی تولیدکننده محافظ ولتاژ کدامند؟

برند های آسیا،TNTD،jbh به عنوان برندهای داخلی و برندهای اشنایدر،نیک،لگراند،زیمنس و... به عنوان برند های خارجی جزو معروف ترین تولیدکنندگان محافظ ولتاژ به حساب می آیند

خرید محافظ ولتاژ

در دنیای امروزی و با توجه به نوسانات شدید برقی و وجود امکان وارد شدن آسیب های شدید به وسایل برقی خانگی و کارگاه های صنعتی استفاده از محافظ ولتاژ یک امر مهم و اساسی محسوب میشود ما در فروشگاه برقینو این امکان را برای شما فراهم کردیم تا با مشاهده تنوع محصولی این قطعه مهم الکتریکی و با داشتن امکان دریافت مشاوره برای خرید آسان تر و بهتر محافظ ولتاژ مورد نیاز خود آسوده خاطر تر باشید در این راستا شما میتوانید از طریق راه های پشتیبانی با ما در ارتباط باشید و خرید آسان تری را تجربه کنید
