چرا باید از تایمر برق استفاده کنیم؟
دستگاه های تایمر برق وسیله ای هستند که در زمان مشخصی که از قبل تعیین شده و براساس تنظیمی که روی آن صورت گرفته سیگنال های برق را به سمت خروجی هدایت میکنند و جریان الکتریکی را قطع میکنند یا بالعکس ؛ در زمان مشخص جریان الکتریکی را در مدار جاری میکند. نوع عملکرد و فناوری تایمرها به این صورت است که با وصل جریان برق به منبع تغذیه آن، بر اساس تنظیمی که روی آن صورت گرفته و پس از مدت زمان تعیین شده عمل می کند. مهمترین کاربرد و کارآیی تایمرهای برق یا رله های زمانی زمانسنجی دقیق آنها است که این ویژگی موجب صرفه جویی قابل توجهی در مصرف برق مصرف کننده خواهد شد .استفاده از تایمر برق در تابلو های اتوماسیون، راه اندازی موتور های سنگین سه فاز، زمان سنجی، فرمان ، راه اندازی خودکار دستگاه عبور از حالت ستاره به مثلث و…. رایج و پرکاربرد است.
انواع تایمر برق صنعتی
دستگاه های تایمر برق در صنعت به انواع و دسته های مختلفی تقسیم میشوند که در این قسمت به معرفی آنها میپردازیم.
تایمرهای برق صنعتی از نظر کاربرد و عملکردشان به تایمرهای زیر تقسیم میشوند:

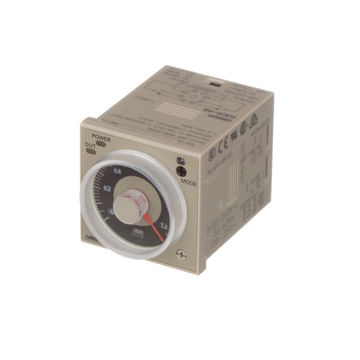

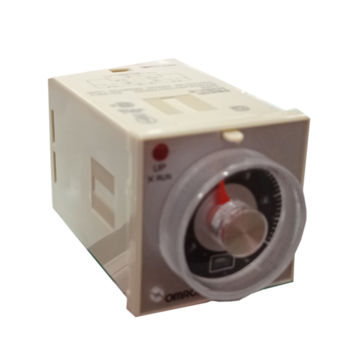

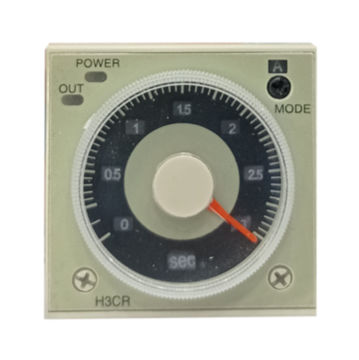

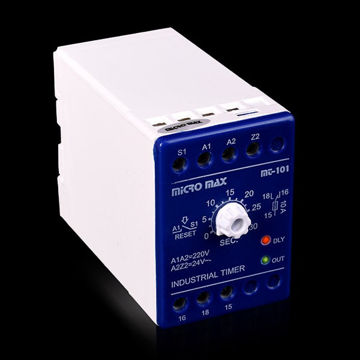

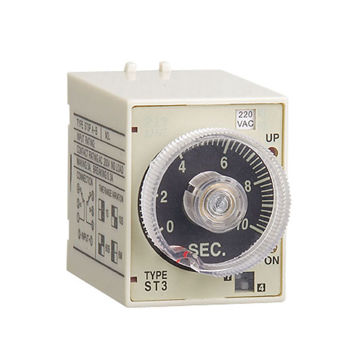

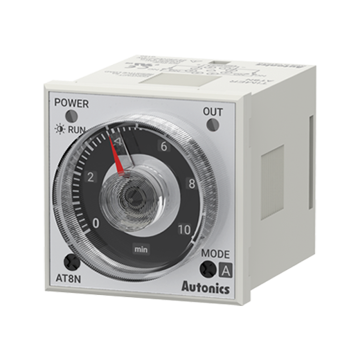

تایمرهای آنالوگ
تایمرهای برق از نوع آنالوگ از ساده ترین و ابتدایی ترین نوع تایمرها هستند که با استفاده از یک پیچ قابل تنظیم ( پتانسیومتر) بازه زمانی آنها مشخص میشود و میزان زمان مورد نیاز برای تغییر وضعیت تعیین میشود.
این تایمرها معمولا زمانی که سپری شده است را نشان نمیدهند ولی از طریق یک نشانگر وضعیت تایمر قابل مشاهده است.

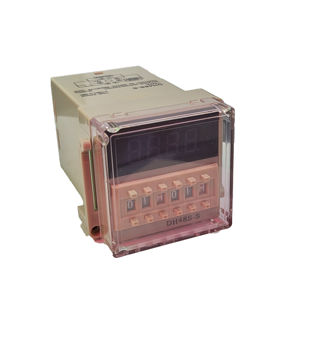

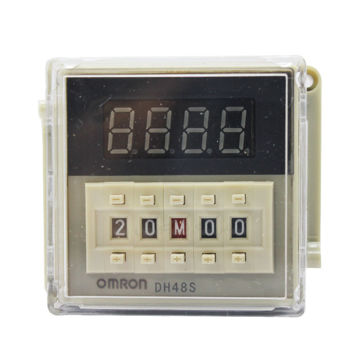

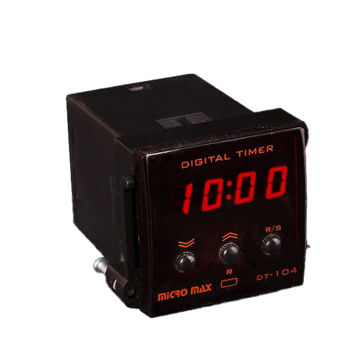

تایمرهای دیجیتال
تایمرهای دیجیتال با استفاده از دو کلید up/down تنظیم می شوند.تایمرهای دیجیتال دقیقتر از تایمرهای آنالوگ هستند. در این تایمرها قابلیت مشاهده زمان تنظیم شده و زمان درحال سپری شدن وجود دارد.در تامرهای دیجیتال احتمال وجود خطا نزدیک به صفر است و میتوان با خیالی آسوده و بدون هیچ نگرانی ازین تایمرها استفاده و اقدام به زمان بندی کنید.

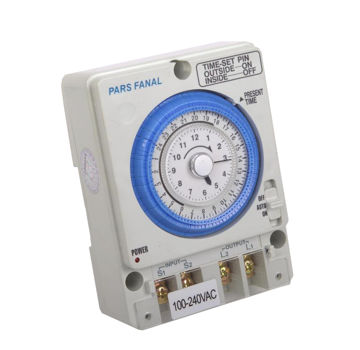

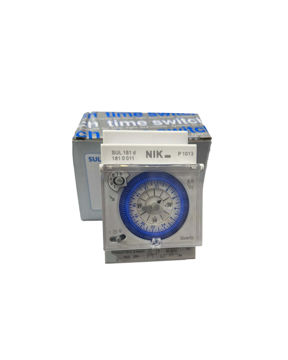

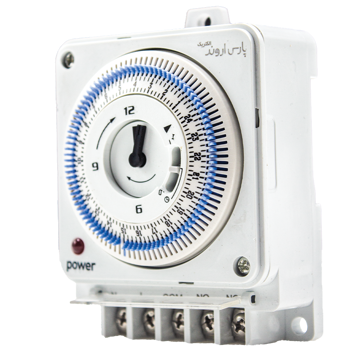

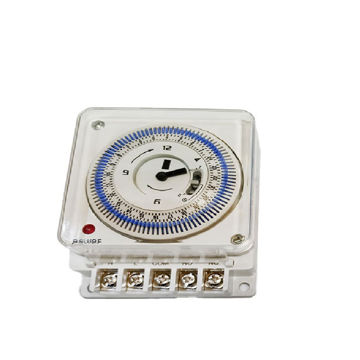

تایمر روزانه
در تایمرهای روزانه ، زمان را طبق ساعت فعلی تنظیم کنید و پس از آن بازه های زمانی که میخواهید دستگاه برقی متصل به تایمر روشن شود را مشخص کنید.تایمر هر روز در بازه زمانی مشخص شده دستگاه مورد نظر را روشن میکند و در خارج از آن بازه زمانی دستگاه را خاموش نگه میدارد. کارکرد و کاربرد این نوع تایمر نیز بسیار زیاد است. از جمله کاربردهای این تایمر می توان به موارد زیر اشاره کرد :
تایمر تکرار شونده یا چشمک زن
در تایمر تکرارشونده یا چشمک زن با تنظیم دو زمان روشن بودن دستگاه متصل و خاموش بودن آن میتوان دستگاه مورد نظر را به صورت مکرر روشن و خاموش کرد.در بعضی از تایمر های تکرار شونده می توان حتی تعداد دفعات تکرار را نیز تنظیم کرد. مثلا وقتی میخواهید برای جلب توجه ؛ روشنایی یک تابلوی مغازه را هر ۵ ثانیه یکبار خاموش و روشن کنید.
محدوده عملکرد و کاربرد این نوع تایمر بسیار گسترده است.
تایمر هفتگی
تایمرهای هفتگی مانند تایمرهای روزانه هستند. با این تفاوت که تایمرهای هفتگی در بازه زمانی مشخص و تنظیم شده در روزهای خاصی از هفته روشن و خاموش میشود ولی تایمرهای روزانه هر روز طبق تنظیمات روشن و خاموش میشوند.از کاربردهای آن آبیاری توسط شیر برقی یا یا آبیاری توسط پمپ ، به صورت یک روز در میان میباشد.
تایمر شمارش معکوس
تایمر شمارش معکوس همان تایمرهای تاخیر در قطع و بعضا تاخیر در وصل هستند.ازین تایمرها بیشتر در مصارف خانگی مثل روشن بودن هود به مدت دلخواه استفاده میشود.
تایمر تاخیر در وصل
در تایمرهای تاخیر در وصل ، با تحریک پایه تایمر روشن میشوند . از کاربردهای آن میتوان به هشدار باز بودن درب ،استفاده در موتورهای دمنده یا هواکش و راه اندازی چند موتور یا کمپرسور به ترتیب اشاره کرد.
تایمر تاخیر در قطع
این تایمرها برای استفاده در راه پله ها و سیستم تهویه هوای مطبوع استفاده میشوند.در این نوع تایمرها برق با تحریک پایه و یا با اتصال به منبع تغذیه جریان پیدا میکند و پس از اتمام زمان تایمر ، جریان قطع شده و تایمر خاموش می شود.
انواع تایمرهای برق بادی یا پنوماتیک

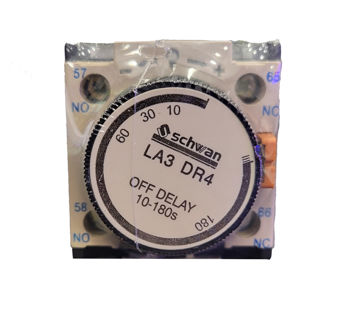

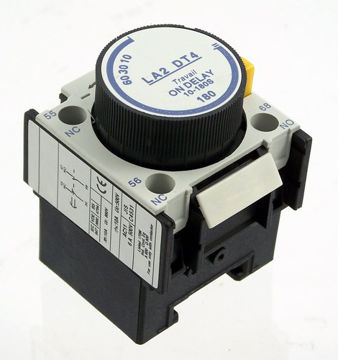

تایمرهای بادی یا پنوماتیک در واقع همان تایمرهای مکانیکی هستند و نیازی به برق ندارند.تایمر بادی یکی از انواع تجهیزات جانبی کنتاکتور ها می باشد. به این صورت که تایمر در قسمت جلو کنتاکتور نصب می شود و بعد از عمل کردن کنتاکتور، تایمر فعال می شود و پس از گذشت زمان مورد نظر کنتاکت های تایمر بادی تغییر وضعیت می دهند. تایمر بادی دارای یک کنتاکت باز و یک کنتاکت بسته می باشد.تایمرهای بادی برای ایجاد تاخیر در قطع و وصل جریان برق مورد استفاده قرار می گیرند. تایمر بادی در دو نوع تاخیر در وصل (ON DELAY) و تاخیر در قطع (OFF DELAY) می باشند.
معرفی تابلو برق
تابلو برق دارای محفظه ای است که تجهیزات الکتریکی یا تجهیزات پنوماتیک به صورت سازمان یافته و منظم در آن جای گرفته اند. تابلو برق ، این جعبه الکتریکی از تجهیزاتی مثل کلید های قطع و وصل کن، سیستم اینترلاک، شینه و هادی، تجهیزات حفاظتی، پایش و فرمان داخل یک مجموعه منظم تشکیل شده است. ازجمله وظایف تابلو برق فرایند استفاده از منبع تغذیه تک یا سه فاز و توزیع ایمن بار از منبع تغذیه به مدار های کوچک میباشد و به همین دلیل به تابلو برق سوئیچ برد نیز گفته میشود.
انواع مختلف تابلو برق خانگی و صنعتی معمولا دارای حداکثر ولتاژ 600 Vac/Vdc و حداکثر باس 6000 A، مطابقت با استاندارد UL891 و NEMA PB2 طراحی شده اند.
از انواع تابلو برق در صنعت، کشاورزی، توزیع نیرو ساختمان ها و برخی وسایل نقلیه سنگین، استفاده می شود.

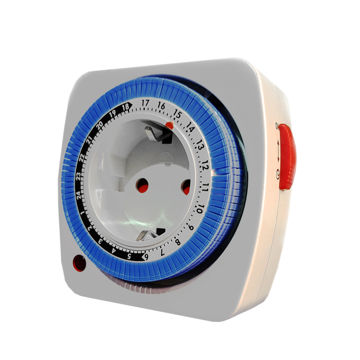

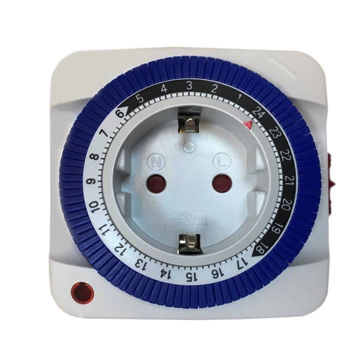

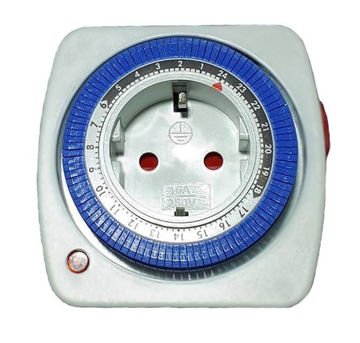

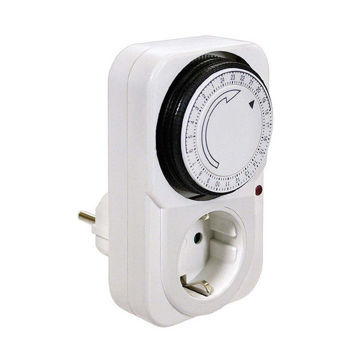

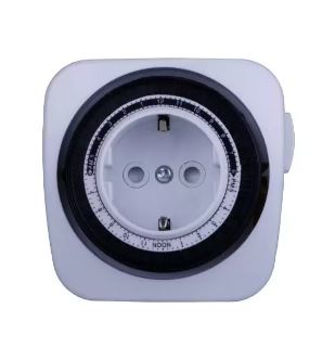

تایمر برق پریزی
تایمرهای پریزی برق به دوسته آنالوگ و دیجیتال تقسیم میشوند.

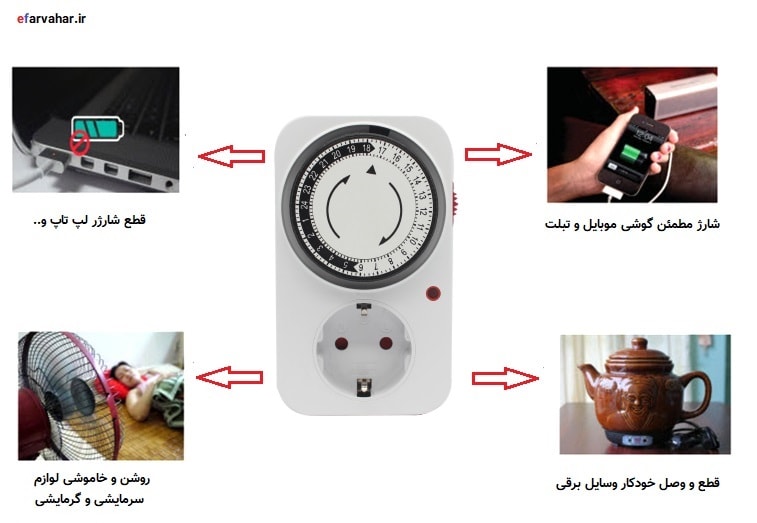

کارایی پریز تایمر دار دیجیتال و آنالوگ به گستردگی لوازم برقی خانگی یا محل کار است که با برق 220 ولت کار میکنند. در واقع تمامی دستگاههای برقی که در محل کار یا خانه از آنها استفاده میکنیم را میتوان با تایمرهای پریزی برق و با برنامهریزی که از قبل روی آن تنظیم شده ، روشن و خاموش کرد. از پریزهای تایمر دار در موارد زیر استفاده میشود:
برای خاموش و روشن شدن کولر آبی ، پمپ آب برای ابیاری گلدانها ، پمپ اکسیژن برای اکواریوم ماهی ها ، خاموش و روشن شدن لامپ های خانه یا رادیو و تلوزیون در زمانی که مسافرت هستید و به نحوی از ورود سارقان به منزل جلوگیری میکنید.
