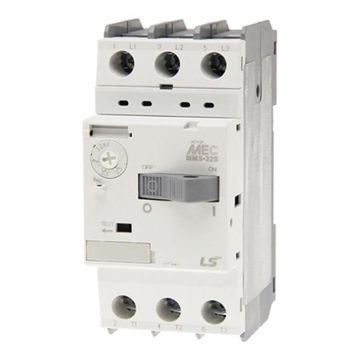

کلید حرارتی

کلید حرارتی که با نام MPCB (Motor Protection Circuit Breaker) نیز شناخته می شود، نوعی کلید الکترومکانیکی است که برای محافظت از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است.

کلید حرارتی در واقع ترکیبی از کلید مینیاتوری و بی متال است و به همین دلیل می تواند از موتور در برابر هر دو نوع عیب به طور همزمان محافظت کند.

نحوه عملکرد کلید حرارتی:

• بی متال:
  • بی متال از دو فلز با ضریب انبساط حرارتی متفاوت تشکیل شده است.
  • هنگامی که جریان از موتور عبور می کند، بی متال گرم می شود.
  • با افزایش دما، فلز با ضریب انبساط حرارتی بیشتر خم می شود.
  • این خم شدن باعث قطع شدن مدار و خاموش شدن موتور می شود.
• کلید مینیاتوری:
  • کلید مینیاتوری از موتور در برابر اتصال کوتاه محافظت می کند.
  • در صورت اتصال کوتاه، جریان به طور ناگهانی افزایش می یابد و کلید مینیاتوری قطع می شود و مدار را قطع می کند.

مزایای استفاده از کلید حرارتی:

• محافظت از موتور در برابر اضافه بار و اتصال کوتاه:
  • کلید حرارتی می تواند از موتور در برابر هر دو نوع عیب به طور همزمان محافظت کند.
• قابلیت تنظیم جریان:
  • می توان جریان کلید حرارتی را با توجه به جریان نامی موتور تنظیم کرد.
• قابلیت قطع زیر بار:
  • برخی از کلیدهای حرارتی می توانند موتور را حتی در حال کار نیز قطع کنند.
• قیمت مناسب:
  • کلیدهای حرارتی در مقایسه با سایر روش های حفاظت از موتور، قیمت مناسبی دارند.

معایب استفاده از کلید حرارتی:

• ابعاد بزرگتر:
  • کلیدهای حرارتی نسبت به سایر روش های حفاظت از موتور، ابعاد بزرگتری دارند.
• دقت کمتر:
  • دقت کلیدهای حرارتی به اندازه سایر روش های حفاظت از موتور، مانند رله های اضافه بار، بالا نیست.

کاربردهای کلید حرارتی:

• موتورهای الکتریکی تک فاز و سه فاز:
  • کلیدهای حرارتی می توانند برای حفاظت از انواع موتورهای الکتریکی تک فاز و سه فاز استفاده شوند.
• پمپ ها:
  • از کلیدهای حرارتی می توان برای حفاظت از پمپ ها در برابر اضافه بار و اتصال کوتاه استفاده کرد.
• فن ها:
  • از کلیدهای حرارتی می توان برای حفاظت از فن ها در برابر اضافه بار و اتصال کوتاه استفاده کرد.
• کمپرسورها:
  • از کلیدهای حرارتی می توان برای حفاظت از کمپرسورها در برابر اضافه بار و اتصال کوتاه استفاده کرد.

نکات مهم در هنگام انتخاب و استفاده از کلید حرارتی:

• انتخاب کلید حرارتی مناسب با توجه به جریان نامی موتور:
  • باید کلید حرارتی را انتخاب کنید که جریان آن کمی بیشتر از جریان نامی موتور باشد.
• تنظیم صحیح جریان کلید حرارتی:
  • باید جریان کلید حرارتی را با توجه به دستورالعمل سازنده تنظیم کنید.
• استفاده از کلید حرارتی با کیفیت:
  • باید از کلید حرارتی با کیفیت از برندهای معتبر استفاده کنید.
• بازرسی منظم کلید حرارتی:
  • باید به طور مرتب کلید حرارتی را از نظر سلامت و عملکرد صحیح بررسی کنید.

در نهایت، استفاده از کلید حرارتی می تواند به طور قابل توجهی طول عمر موتور الکتریکی شما را افزایش دهد و از آن در برابر آسیب های ناشی از اضافه بار و اتصال کوتاه محافظت کند.

در حال حاضر، برندهای مختلفی در زمینه تولید کلید حرارتی در بازار ایران فعال هستند که هر کدام از آنها مزایا و معایب خاص خود را دارند.

برخی از معروف ترین برندهای کلید حرارتی در بازار ایران عبارتند از:

• اشنایدر (Schneider Electric): این شرکت فرانسوی یکی از بزرگترین تولیدکنندگان تجهیزات برق و اتوماسیون صنعتی در جهان است. کلیدهای حرارتی اشنایدر به دلیل کیفیت بالا، عملکرد قابل اعتماد و تنوع مدل، از محبوب ترین برندهای کلید حرارتی در ایران هستند.
• زیمنس (Siemens):** این شرکت آلمانی نیز یکی از غول های صنعت برق و اتوماسیون در جهان است. کلیدهای حرارتی زیمنس به دلیل کیفیت بالا، نوآوری و دقت، مورد توجه بسیاری از مصرف کنندگان در ایران هستند.
• هیوندای (Hyundai): این شرکت کره ای یکی از بزرگترین تولیدکنندگان تجهیزات الکترونیکی و صنعتی در جهان است. کلیدهای حرارتی هیوندای به دلیل قیمت مناسب، کیفیت قابل قبول و خدمات پس از فروش خوب، در ایران محبوب هستند.
• LS (LS Industrial Systems): این شرکت کره ای یکی از پیشگامان صنعت اتوماسیون صنعتی در آسیا است. کلیدهای حرارتی LS به دلیل کیفیت بالا، قیمت مناسب و تنوع مدل، در ایران طرفداران زیادی دارند.
  ABB: این شرکت سوئیسی-سوئدی یکی از بزرگترین تولیدکنندگان تجهیزات برق و اتوماسیون صنعتی در جهان است. کلیدهای حرارتی ABB به دلیل کیفیت بالا، قابلیت اطمینان و تنوع مدل، در ایران شناخته شده هستند.

انتخاب بهترین برند کلید حرارتی برای شما به نیازها و شرایط شما بستگی دارد.

در هنگام انتخاب کلید حرارتی، باید به فاکتورهای زیر توجه کنید:

• جریان نامی موتور:
  • باید کلید حرارتی را انتخاب کنید که جریان آن کمی بیشتر از جریان نامی موتور باشد.
• قیمت:
  • قیمت کلیدهای حرارتی در برندهای مختلف متفاوت است.
• کیفیت:
  • باید از برندی استفاده کنید که به کیفیت محصولاتش معروف باشد.
• خدمات پس از فروش:
  • باید از برندی استفاده کنید که خدمات پس از فروش خوبی ارائه دهد.

همچنین می توانید برای انتخاب بهترین کلید حرارتی، از یک متخصص برق یا کارشناس اتوماسیون صنعتی کمک بگیرید.

در نهایت، به یاد داشته باشید که استفاده از کلید حرارتی با کیفیت و مناسب می تواند به طور قابل توجهی طول عمر موتور الکتریکی شما را افزایش دهد و از آن در برابر آسیب های ناشی از اضافه بار و اتصال کوتاه محافظت کند.

کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) نوعی کلید الکترومکانیکی است که برای محافظت از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است.

در واقع، کلید حرارتی ترکیبی از کلید مینیاتوری و بی متال است و به همین دلیل می تواند از موتور در برابر هر دو نوع عیب به طور همزمان محافظت کند.

کاربردهای کلید حرارتی بسیار گسترده است و در موارد مختلفی از جمله موارد زیر استفاده می شود:

• محافظت از موتورهای الکتریکی تک فاز و سه فاز:
  • از کلیدهای حرارتی می توان برای حفاظت از انواع موتورهای الکتریکی تک فاز و سه فاز در صنایع مختلف مانند:
    • صنعت نساجی
    • صنعت فولاد
    • صنعت سیمان
    • صنعت نفت و گاز
    • صنعت کشاورزی
    • و غیره
  • استفاده کرد.
• محافظت از پمپ ها:
  • از کلیدهای حرارتی می توان برای حفاظت از پمپ ها در برابر اضافه بار و اتصال کوتاه در سیستم های آبرسانی، تصفیه فاضلاب، کشاورزی و صنعتی استفاده کرد.
• محافظت از فن ها:
  • از کلیدهای حرارتی می توان برای حفاظت از فن ها در برابر اضافه بار و اتصال کوتاه در سیستم های تهویه مطبوع، صنعتی و کشاورزی استفاده کرد.
• محافظت از کمپرسورها:
  • از کلیدهای حرارتی می توان برای حفاظت از کمپرسورها در برابر اضافه بار و اتصال کوتاه در سیستم های برودتی، صنعتی و پمپ باد استفاده کرد.
• محافظت از آسانسورها:
  • از کلیدهای حرارتی می توان برای حفاظت از موتور آسانسور در برابر اضافه بار و اتصال کوتاه استفاده کرد.
• محافظت از بالابرها:
  • از کلیدهای حرارتی می توان برای حفاظت از موتور بالابر در برابر اضافه بار و اتصال کوتاه استفاده کرد.
• محافظت از جرثقیل ها:
  • از کلیدهای حرارتی می توان برای حفاظت از موتور جرثقیل در برابر اضافه بار و اتصال کوتاه استفاده کرد.

علاوه بر موارد فوق، از کلید حرارتی می توان در هر جایی که نیاز به حفاظت از موتور الکتریکی در برابر اضافه بار و اتصال کوتاه باشد استفاده کرد.

استفاده از کلید حرارتی می تواند مزایای متعددی به همراه داشته باشد، از جمله:

• افزایش طول عمر موتور الکتریکی:
  • با محافظت از موتور در برابر اضافه بار و اتصال کوتاه، می توان طول عمر آن را به طور قابل توجهی افزایش داد.
• کاهش هزینه های تعمیرات:
  • با استفاده از کلید حرارتی می توان از خرابی موتور و هزینه های تعمیرات آن جلوگیری کرد.
• افزایش ایمنی:
  • کلید حرارتی می تواند از آتش سوزی و سایر خطرات ناشی از اضافه بار و اتصال کوتاه موتور جلوگیری کند.

در نهایت، استفاده از کلید حرارتی با کیفیت و مناسب می تواند به طور قابل توجهی به نفع شما باشد و از موتور الکتریکی شما در برابر آسیب های مختلف محافظت کند.

انتخاب کلید حرارتی مناسب با نیاز شما از اهمیت بالایی برخوردار است تا بتواند از موتور الکتریکی شما به درستی در برابر اضافه بار و اتصال کوتاه محافظت کند.

در اینجا چند معیار کلیدی برای انتخاب کلید حرارتی مناسب آورده شده است:

1. جریان نامی موتور:

• مهمترین عامل در انتخاب کلید حرارتی، جریان نامی موتور است.
• جریان نامی موتور، جریانی است که موتور در حالت کار عادی از آن عبور می کند.
• این جریان را می توانید در پلاک مشخصات موتور یا در دفترچه راهنمای آن پیدا کنید.
• باید کلید حرارتی را انتخاب کنید که جریان آن کمی بیشتر از جریان نامی موتور باشد.
• به عنوان مثال، اگر جریان نامی موتور شما 10 آمپر است، باید از کلید حرارتی با جریان 12 یا 13 آمپر استفاده کنید.

2. نوع موتور:

• کلیدهای حرارتی در دو نوع تک فاز و سه فاز موجود هستند.
• باید نوع کلید حرارتی را با توجه به نوع موتور خود انتخاب کنید.
• اگر موتور شما تک فاز است، باید از کلید حرارتی تک فاز استفاده کنید.
• اگر موتور شما سه فاز است، باید از کلید حرارتی سه فاز استفاده کنید.

3. ولتاژ:

• کلیدهای حرارتی در ولتاژهای مختلف موجود هستند.
• باید ولتاژ کلید حرارتی را با توجه به ولتاژ شبکه برق خود انتخاب کنید.
• به عنوان مثال، اگر ولتاژ شبکه برق شما 220 ولت است، باید از کلید حرارتی با ولتاژ 220 ولت استفاده کنید.

4. قابلیت تنظیم جریان:

• برخی از کلیدهای حرارتی دارای قابلیت تنظیم جریان هستند.
• این نوع کلیدهای حرارتی به شما این امکان را می دهند که جریان کلید حرارتی را با توجه به نیاز خود تنظیم کنید.
• اگر به دنبال انعطاف پذیری بیشتر هستید، می توانید از کلید حرارتی با قابلیت تنظیم جریان استفاده کنید.

5. برند و کیفیت:

• در هنگام انتخاب کلید حرارتی، باید به برند و کیفیت آن نیز توجه کنید.
• برندهای معتبر و شناخته شده در زمینه تولید کلید حرارتی، محصولات با کیفیت و قابل اعتمادی ارائه می دهند.
• از خرید کلید حرارتی از برندهای متفرقه و ناشناس خودداری کنید.

6. قیمت:

• قیمت کلیدهای حرارتی در برندها و مدل های مختلف متفاوت است.
• شما می توانید با توجه به بودجه خود، کلید حرارتی مناسب را انتخاب کنید.

علاوه بر معیارهای فوق، در هنگام انتخاب کلید حرارتی می توانید به موارد دیگری مانند میزان گرد و غبار و رطوبت محیط، دمای محیط و نیاز به حفاظت در برابر انفجار نیز توجه کنید.

همچنین می توانید برای انتخاب بهترین کلید حرارتی برای نیاز خود، از یک متخصص برق یا کارشناس اتوماسیون صنعتی کمک بگیرید.

در نهایت، به یاد داشته باشید که استفاده از کلید حرارتی با کیفیت و مناسب می تواند به طور قابل توجهی طول عمر موتور الکتریکی شما را افزایش دهد و از آن در برابر آسیب های ناشی از اضافه بار و اتصال کوتاه محافظت کند.

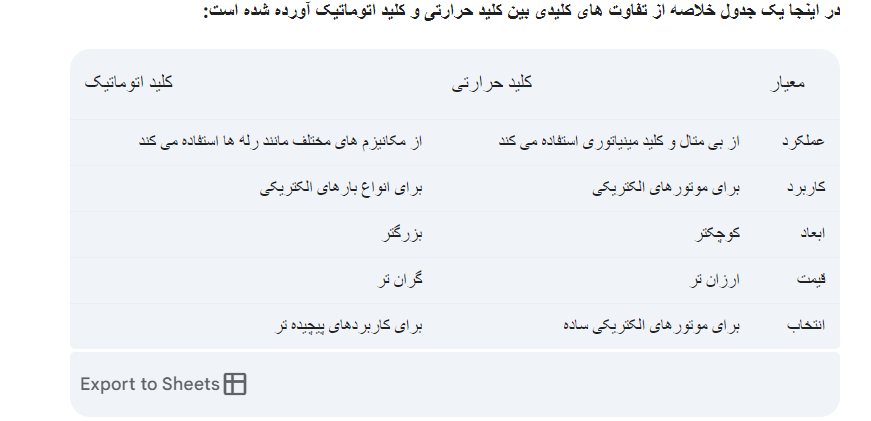

کلید حرارتی و کلید اتوماتیک (MCCB) هر دو نوع کلید الکترومکانیکی هستند که برای محافظت از مدارهای الکتریکی در برابر اضافه بار، اتصال کوتاه و عیوب دیگر استفاده می شوند.

با این حال، بین این دو نوع کلید تفاوت های کلیدی وجود دارد:

1. عملکرد:

• کلید حرارتی:
  • از بی متال برای تشخیص اضافه بار و کلید مینیاتوری برای تشخیص اتصال کوتاه استفاده می کند.
  • بی متال با گرم شدن در اثر عبور جریان خم می شود و در نهایت مدار را قطع می کند.
  • کلید مینیاتوری در صورت اتصال کوتاه به سرعت مدار را قطع می کند.
• کلید اتوماتیک:
  • از مکانیزم های مختلفی مانند رله های اضافه بار، رله های مغناطیسی و رله های حرارتی برای تشخیص عیوب و قطع مدار استفاده می کند.
  • کلیدهای اتوماتیک معمولاً پیچیده تر از کلیدهای حرارتی هستند و می توانند طیف وسیع تری از عیوب را تشخیص دهند.

2. کاربرد:

• کلید حرارتی:
  • به طور خاص برای محافظت از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است.
  • از کلیدهای حرارتی در طیف وسیعی از Anwendungen مانند:
    • صنعت
    • کشاورزی
    • ساختمان
    • و غیره
  • استفاده می شود.
• کلید اتوماتیک:
  • می تواند برای محافظت از انواع مختلف بارهای الکتریکی مانند موتورها، لامپ ها، گرم کننده ها و غیره استفاده شود.
  • از کلیدهای اتوماتیک در طیف وسیع تری از Anwendungen مانند:
    • تابلوهای برق صنعتی
    • مراکز تجاری
    • ساختمان های مسکونی
    • و غیره
  • استفاده می شود.

3. ابعاد:

• کلید حرارتی:
  • معمولاً ابعاد کوچکتری نسبت به کلیدهای اتوماتیک دارند.
• کلید اتوماتیک:
  • معمولاً ابعاد بزرگتری نسبت به کلیدهای حرارتی دارند.

4. قیمت:

• کلید حرارتی:
  • معمولاً قیمت کمتری نسبت به کلیدهای اتوماتیک دارند.
• کلید اتوماتیک:
  • معمولاً قیمت بیشتری نسبت به کلیدهای حرارتی دارند.

5. انتخاب:

• انتخاب کلید حرارتی یا کلید اتوماتیک به نیاز شما بستگی دارد.
• اگر به دنبال راه حلی ساده و مقرون به صرفه برای محافظت از موتور الکتریکی خود هستید، کلید حرارتی گزینه مناسبی برای شما است.
• اگر به دنبال راه حلی پیچیده تر و انعطاف پذیرتر برای محافظت از انواع مختلف بارهای الکتریکی هستید، کلید اتوماتیک گزینه مناسبی برای شما است.

در نهایت، توصیه می شود برای انتخاب بهترین نوع کلید برای نیاز خود، از یک متخصص برق یا کارشناس اتوماسیون صنعتی کمک بگیرید.
