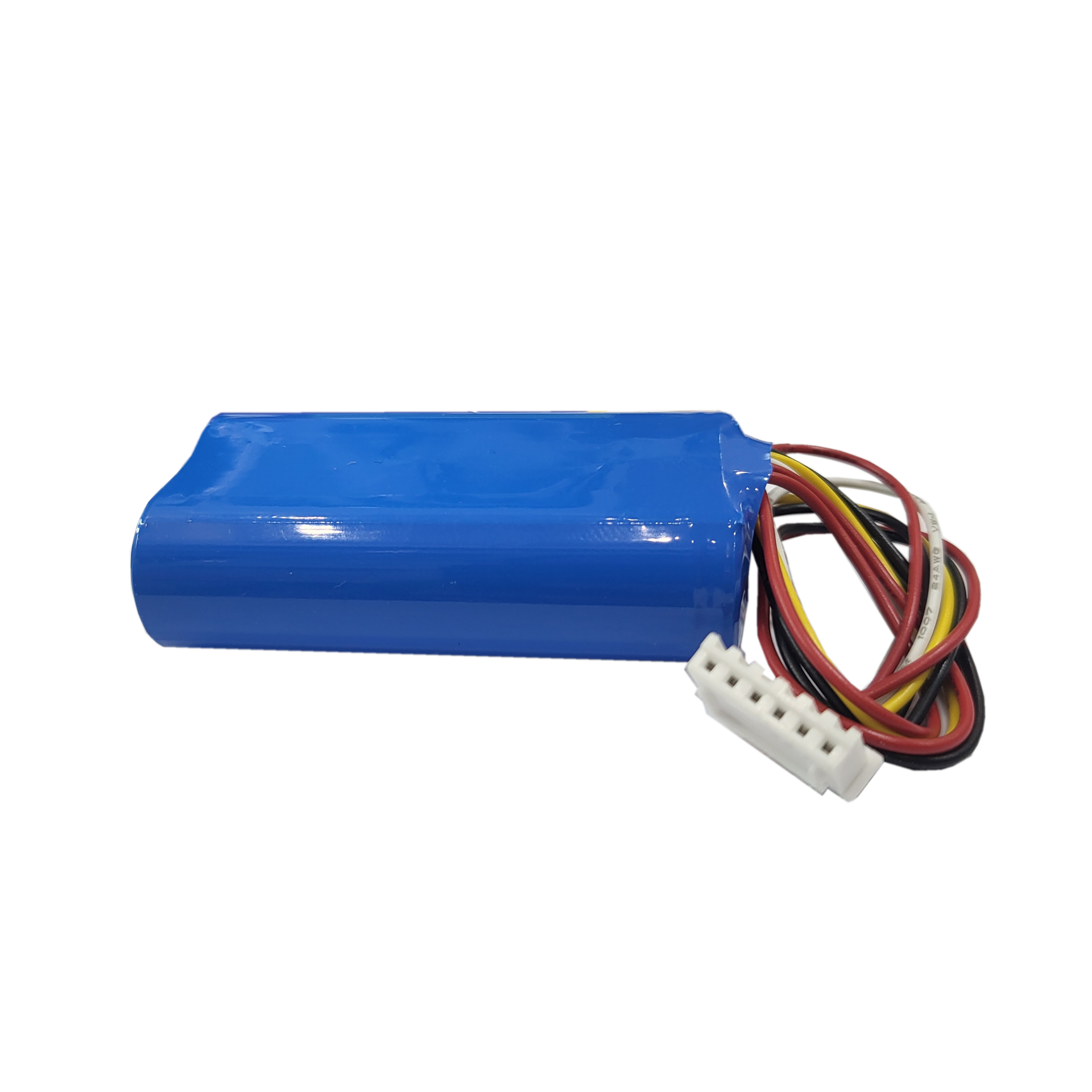

باتری دستگاه کارت خوان شش سیم

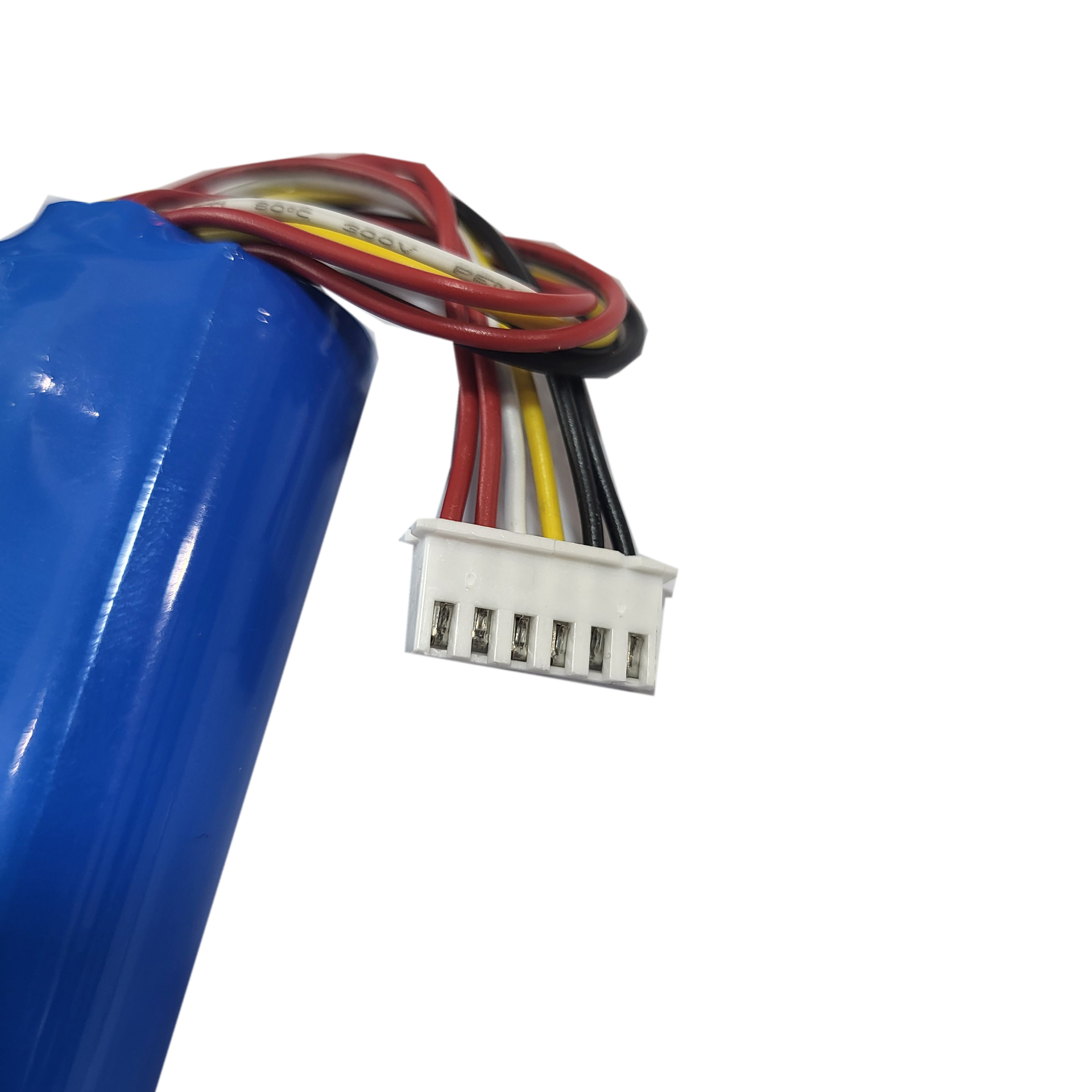

تحلیل ۶ سیم خروجی (نقشه سیمکشی)
در این مدل خروجیها معمولاً به صورت جفتی (Double) یا برای مدیریت دو سلول مجزا در یک بسته طراحی شدهاند:
دو سیم قرمز (Positive): این دو سیم هر دو قطب مثبت هستند. استفاده از دو سیم به جای یک سیم برای تحمل جریان (آمپر) بالاتر است تا سیمها داغ نشوند و افت ولتاژ کاهش یابد.
دو سیم مشکی (Negative): این دو سیم قطب منفی هستند و مانند سیمهای قرمز برای انتقال توان بالاتر به صورت دوبل قرار گرفتهاند.
سیم زرد و سیم سفید (Control/Data/Temp): این دو سیم مربوط به بخش هوشمند باتری هستند:
NTC (سنسور دما): یکی از این سیمها دمای داخلی باتری را به دستگاه گزارش میدهد.
ID/Communication: سیم دیگر معمولاً برای شناسایی ظرفیت باتری توسط دستگاه یا ارتباط با مدار محافظ داخلی (BMS) برای اعلام وضعیت سلامت سلولهاست.
۲. مشخصات فنی (مطابق برچسب روی پلاستیک)
نوع: Li-ion Battery (لیتیوم-یون).
ولتاژ: DC 3.6V یا 3.7V (ولتاژ نامی).

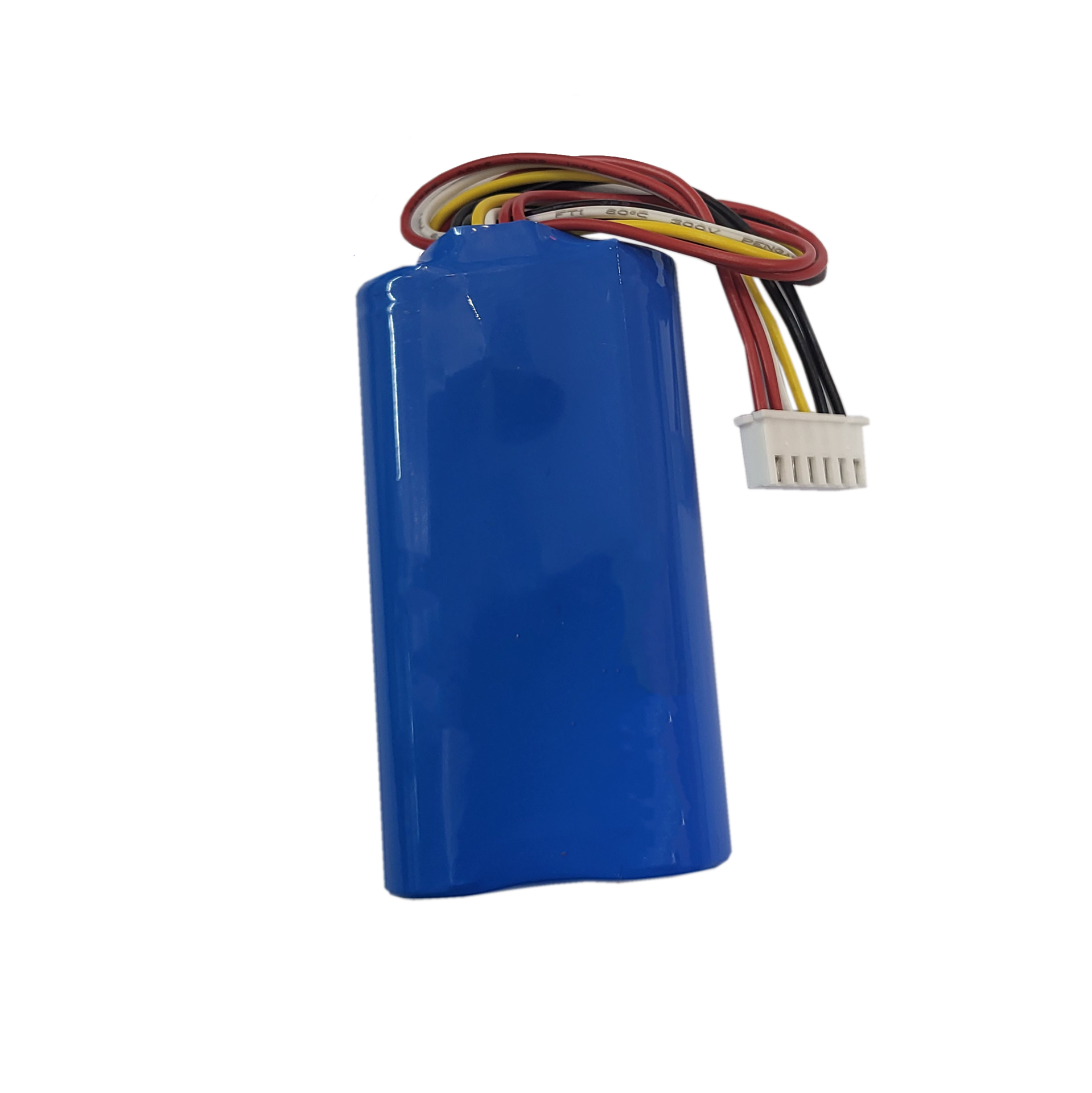

ظرفیت: 4400mAh تا 5200mAh (با توجه به ابعاد پهنتر باتری در تصویر، این بسته شامل دو سلول ۱۸۶۵۰ موازی است که ظرفیت را دو برابر کردهاند).
مدل: معمولاً با پارتنامبرهایی مثل BGP150 یا مشابه آن برای دستگاههای صنعتی شناخته میشود.
۳. کاربرد اصلی
این باتری به دلیل ۶ سیمه بودن و ظرفیت بالا، در دستگاههایی استفاده میشود که مصرف برق زیادی دارند و نیاز است مدت طولانی بدون شارژ کار کنند:
کارتخوانهای پیشرفته و بزرگ: مثل مدلهای قدیمیتر و قدرتمند Ingenico یا Verifone.
تجهیزات نقشهبرداری (GPS ایستگاهی): که نیاز به دقت بالا و پایداری جریان دارند.
